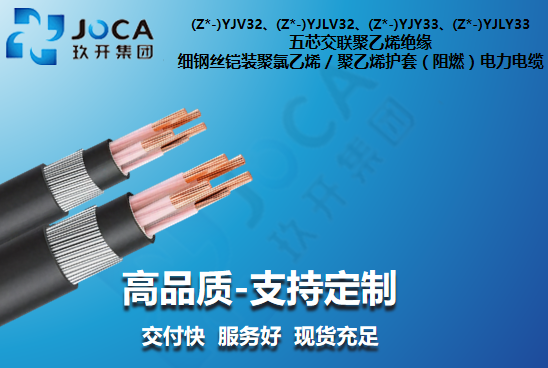

(Z-)YJV32、(Z-)YJLV32、(Z-)YJY33、(Z-)YJLY33 五芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。

联系我们

产品详情

(Z-)YJV32、(Z-)YJLV32、(Z-)YJY33、(Z-)YJLY33 五芯细钢丝铠装电力电缆

Five-core XLPE insulated fine steel wire armour PVC/PE sheathed (flame retardant) power cables
额定电压 0.6/1kV | 高拉力/高落差垂直敷设专用

✓ 细钢丝铠装抗拉伸 ✓ 满足 GB/T 12706-2020 ✓ 矿山/竖井垂直敷设 ✓ 优异机械防护性能

📅 产品特性说明

本产品是在五芯交联电缆基础上，采用细镀锌钢丝紧密绕包形成铠装层。相比钢带铠装，细钢丝铠装不仅能承受压力，更具备卓越的纵向抗拉能力。适用于高落差环境或垂直敷设，能有效防止电缆因自重而产生的拉伸损伤。

📌 应用场景建议

主要用于矿山竖井、高层建筑电缆井、垂直管道、高落差坡道及水下敷设等需要承受较大拉力的场所。电缆安装时的弯曲半径建议不小于电缆外径的12-15倍。环境低于0℃时敷设需预热。YJV32为PVC护套，YJY33为PE护套（耐腐蚀性更强）。

⚡ 核心技术参数

导体： 优质无氧铜 (Cu) / 电工铝 (Al)
绝缘： 交联聚乙烯 (XLPE) 90℃
铠装： 细钢丝铠装 (Steel Wire Armor)
护套： PVC (32型) / PE (33型)
最大温升： 长期90℃，短路250℃

📐 结构分层示意

导体 → 绝缘层 → 填充绳 → 包带 → 内护套 → 细钢丝铠装层 → 外护套。
细钢丝均匀环绕在内护套外部，提供了全方位的机械保护和拉力支撑。五芯结构包含了独立的PE接地线，确保供电系统的高度安全可靠。

📊 五芯细钢丝铠装电力电缆参数表 (YJV32/YJLV32)

标称截面 mm²	电缆近似外径 mm	电缆近似重量 kg/km		20℃导体最大电阻 Ω/km		参考载流量(空气) A		参考载流量(直埋) A
标称截面 mm²	电缆近似外径 mm	Cu	Al	Cu	Al	Cu	Al	Cu	Al
5×2.5	18.1	694	618	7.41	-	-	-	35	30
5×4	19.4	825	704	4.61	7.41	-	-	50	40
5×6	20.8	967	785	3.08	4.61	-	-	60	50
5×10	25.0	1435	1132	1.83	3.08	72	57	85	65
5×16	27.8	1838	1353	1.15	1.91	94	72	110	85
5×25	31.9	2480	1722	0.727	1.20	125	98	140	110
5×35	35.8	3383	2321	0.524	0.868	153	119	170	130
5×50	40.2	4229	2712	0.387	0.641	188	142	200	155
5×70	45.0	5520	3397	0.268	0.443	239	188	245	190
5×95	51.4	7508	4627	0.193	0.320	296	228	300	230
5×120	56.2	9125	5485	0.153	0.253	347	267	335	260
5×150	61.9	10891	6341	0.124	0.206	393	307	380	295
5×185	67.6	13266	7655	0.0991	0.164	461	359	435	340
5×240	75.1	16449	9170	0.0754	0.125	530	416	465	390
5×300	83.4	21012	11913	0.0601	0.100	632	478	565	445
5×400	93.8	25921	13789	0.0470	0.0778	729	564	650	505

说明1：细钢丝铠装层赋予了电缆极强的拉伸强度，重量较普通电缆有显著增加，施工时请预估桥架或夹具载重;

说明2：表格中直流电阻数据符合 GB/T 3956 第5类导体要求。

说明3：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供 ;
说明4：其中表格中 20℃直流电阻仅针对主线芯 ;

❓ 常见问题解答 (FAQ)

1. 细钢丝铠装（32型）与钢带铠装（22型）如何选型？

主要看敷设环境。若只是水平敷设在地里承受压力，选 22型（钢带）；若是从高处往低处挂、在竖井里垂直吊装，必须选 32型（细钢丝），因为细钢丝能承受巨大的拉力而不会断裂。
2. 五芯钢丝铠装电缆可以用于水下吗？

可以，但建议选择 YJY33（聚乙烯外护套）。PE护套的抗吸水性能和化学稳定性比PVC更好。如果水下环境机械冲击更大，建议联系我司评估是否需要粗钢丝铠装（42/43型）。
3. 垂直敷设时，每隔多少米需要固定？

这取决于电缆的重量和抗拉强度参数。通常建议垂直敷设时固定间距不大于 2米，并使用专用的抗拉夹具，以分担电缆自重对铠装层的压力。
4. 钢丝铠装层的接地有什么讲究？

细钢丝铠装层不仅是机械保护，也充当电磁屏蔽和故障电流通道。必须在电缆两端可靠接地，接地线截面积应符合国标要求，通常采用多股铜辫子引出。
5. 为什么 5×2.5 至 5×6 规格的空气下载流量是空的？

这类细钢丝铠装小截面规格在实际应用中极少在空气中独立悬挂运行。在设计手册中，通常优先考虑其作为垂直牵引连接线的机械参数，热稳定性需根据实际敷设条件单独核算。
6. 是否有更高级别的防火要求？

可以定制成阻燃 A 级（ZA）或耐火型（NH-YJV32）。阻燃等级越高，在成束敷设时的安全性越强。如有特定防火等级要求，请在下单时注明。
