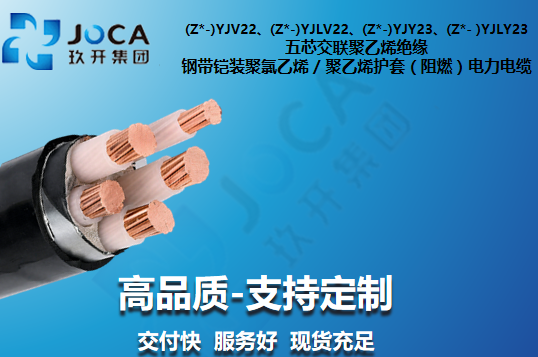

(Z*-)YJV22、(Z*-)YJLV22、(Z*-)YJY23、(Z*- )YJLY23 五芯交联聚乙烯绝缘 钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(Z*-)YJV22、(Z*-)YJLV22、(Z*-)YJY23、(Z*-)YJLY23 五芯交联聚乙烯绝缘 钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

Five-core XLPE insulated steel tape armour PVC/PE sheathed (flame retardant) power cables
额定电压 0.6/1kV | 执行标准：GB/T 12706-2020
✓ 钢带铠装抗压力强 ✓ 适合直埋敷设 ✓ 交联聚乙烯绝缘 ✓ 满足消防阻燃要求

📅 产品标准与特性

本产品严格符合GB/T 12706-2020标准。导体长期允许工作温度为90℃，短路时（最长持续5S）导体温度不超过250℃。由于增加了双钢带铠装层，电缆具备极高的抗径向压力性能，能够承受地下的机械外力，是地下直埋工程的首选。

📌 应用与敷设

广泛应用于室内、隧道、电缆沟或直接埋入土壤中。由于钢带铠装的存在，其安装时的弯曲半径应不小于电缆外径的12倍。敷设温度低于0℃时应预热。YJV22适用于高层建筑、变电站等，YJY23更适合在潮湿或地下环境中使用。

⚡ 核心结构参数

  • 导体材质： 无氧铜 (Cu) / 电工铝 (Al)
  • 绝缘材料： 交联聚乙烯 (XLPE)
  • 铠装层： 双层镀锌钢带铠装 (Steel Tape Armor)
  • 护套材质： 聚氯乙烯 (PVC) / 聚乙烯 (PE)
  • 适用制式： 三相五线制 (TN-S) 系统

📐 分层结构示意

导体 → 绝缘层 → 填充物 → 包带 → 内护套(Inner Covering) → 钢带铠装(Steel Tape Armor) → 外护套。
内衬层的设计确保了铠装钢带不会损伤绝缘线芯，外护套提供了防腐保护，整体结构坚固耐用。

📊 五芯钢带铠装电力电缆参数表 (YJV22/YJLV22)

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
5×2.5 14.9 392 316 7.41 - - - 35 30
5×4 16.1 498 377 4.61 7.41 - - 50 40
5×6 17.5 617 435 3.08 4.61 - - 60 50
5×10 20.5 846 543 1.83 3.08 72 57 85 65
5×16 23.4 1178 693 1.15 1.91 94 72 110 85
5×25 27.2 1704 946 0.727 1.20 125 98 140 110
5×35 30.2 2241 1179 0.524 0.868 153 119 170 130
5×50 34.6 2938 1421 0.387 0.641 188 142 200 155
5×70 42.7 4641 2518 0.268 0.443 239 188 245 190
5×95 47.9 6050 3169 0.193 0.320 296 228 300 230
5×120 52.5 7463 3823 0.153 0.253 347 267 335 260
5×150 58.0 9040 4490 0.124 0.206 393 307 380 295
5×185 63.5 11174 5563 0.0991 0.164 450 353 430 335
5×240 70.8 14088 6809 0.0754 0.125 530 416 465 390
5×300 78.8 18165 9066 0.0601 0.100 609 478 565 440
5×400 88.8 22620 10488 0.0470 0.0778 706 564 650 505

注意：铠装型电缆相比普通电缆（如YJV），其外径和重量均有明显增加，选型时请核对管径尺寸;

     注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供 ;
    注2：其中表格中 20℃直流电阻仅针对主线芯 ;

说明：载流量数据基于标准土壤热阻和环境温度，实际应用需乘修正系数。

❓ 常见问题解答 (FAQ)

  • 1. YJV22 电缆为什么适合地埋？
    YJV22 相比 YJV 多了“内衬层+钢带铠装”，钢带能有效抵抗土壤压紧和地下石块的机械外力。若无铠装电缆直接地埋，易被挤压变形导致绝缘击穿。
  • 2. 铠装电缆的接地有什么特殊要求？
    铠装钢带层必须可靠接地！在电缆两端的终端头上，应通过专用接地编织铜线将铠装层与接地网连接，以保障感应电流安全导入大地。
  • 3. 五芯铠装电缆最小截面是多少？
    根据表格数据，本系列最小规格为 5×2.5 mm²。需要注意的是，2.5平方铝芯电缆由于机械强度较弱，通常不建议制成铝芯型号（表中显示电阻为空）。
  • 4. 钢带铠装能否承受垂直拉力？
    钢带铠装（22型）主要承受径向压力（压扁）。如果是高落差垂直敷设或水下牵引，应选择细钢丝铠装（32型）或粗钢丝铠装（42型）。
  • 5. 如何区分 YJV22 和 YJY23？
    主要区别在最外层护套：YJV22 采用聚氯乙烯（PVC），阻燃等级高；YJY23 采用聚乙烯（PE），化学稳定性更好，耐水性能极佳，适合盐碱地或积水环境。
  • 6. 安装弯曲半径有什么变化？
    铠装电缆由于质地较硬，其最小弯曲半径通常要求为电缆外径的 12倍 以上。操作不当可能导致钢带重叠处刺穿绝缘层。
  • 7. 为什么 5×2.5 至 5×6 规格没有空气下载流量数据？
    这类小截面铠装电缆设计初衷主要用于终端直埋连接。在实际工程中，建议优先参考地埋下载流量，或联系我公司获取实验室特定环境下的模拟参数。
  • 8. 阻燃等级（ZA/ZB/ZC）如何选择？
    根据《电力工程电缆设计规范》，成束敷设时需根据非金属材料体积选取。一般高层民用选 ZC 级即可，人员密集的重点公共设施建议选择 ZA 级。
