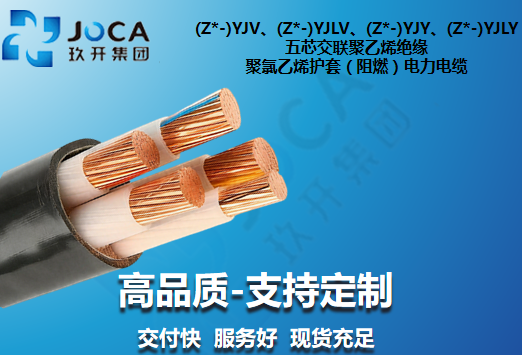

(Z*-)YJV、(Z*-)YJLV、(Z*-)YJY、(Z*-)YJLY 五芯交联聚乙烯绝缘 聚氯乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(Z*-)YJV、(Z*-)YJLV、(Z*-)YJY、(Z*-)YJLY 五芯交联聚乙烯绝缘 聚氯乙烯护套 ( 阻燃 ) 电力电缆

Five-core XLPE insulated PVC/PE sheathed (flame retardant) power cables
额定电压 0.6/1kV | 执行标准：GB/T 12706-2020
✓ 长期工作温度 90℃ ✓ 短路温度 ≤ 250℃ ✓ 铜/铝双材质可选 ✓ 阻燃/常规全系列

📅 产品标准

本产品适用于工频额定电压0.6/1kV输配电系统。性能严格符合GB/T 12706-2020标准。电缆导体的长期允许工作温度为90℃。在短路时（最长持续时间不超过5S），导体最高温度不超过250℃。适用于三相五线制供电系统。

📌 敷设要求

适用于室内、隧道、管道或电缆沟中敷设。电缆敷设温度低于0℃时应预先加温。多芯无铠装电缆的弯曲半径应不小于电缆外径的15倍。YJV型适用于一般场合，YJY型具有更好的耐水性与耐候性。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘材料： 交联聚乙烯（XLPE）
  • 护套材料： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 长期允许温度： 90℃
  • 敷设温度： ≥ 0℃（低于0℃需预热）

📐 结构示意

导体 → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 外护套（PVC/PE）。
五芯结构包含三根相线、一根中性线和一根保护地线（PE），提供最完善的接地保护和系统稳定性。阻燃型号（Z-）可有效延缓火势蔓延。

📊 五芯电力电缆规格参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
5×2.5 13.6 279 203 7.41 - 31 25 39 31
5×4 14.9 373 252 4.61 7.41 42 33 51 40
5×6 16.3 479 297 3.08 4.61 53 44 64 52
5×10 19.8 697 394 1.83 3.08 74 57 86 66
5×16 22.6 1004 519 1.15 1.91 95 74 110 85
5×25 26.5 1496 738 0.727 1.20 125 99 140 110
5×35 29.2 1996 934 0.524 0.868 153 119 170 130
5×50 33.6 2655 1138 0.387 0.641 193 148 205 160
5×70 38.2 3739 1616 0.268 0.443 245 188 250 195
5×95 43.4 5033 2152 0.193 0.320 302 233 300 235
5×120 47.8 6322 2682 0.153 0.253 353 273 345 265
5×150 53.5 7793 3243 0.124 0.206 399 307 385 300
5×185 59.0 9804 4193 0.0991 0.164 461 359 435 340
5×240 66.1 12525 5246 0.0754 0.125 547 427 500 395
5×300 72.9 15672 6573 0.0601 0.100 632 495 565 445
5×400 82.9 19799 7667 0.0470 0.0778 729 581 640 510

注1：上表中的电缆外径、重量、载流量仅供参考，实际数据以技术协议为准;

注2：表格中 20℃ 直流电阻数据仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 执行的是什么国家标准？
    本产品严格按照 GB/T 12706.1-2020 标准生产，适用于额定电压 1kV(Um=1.2kV) 及以下电力输配线路。
  • 2. 导体的工作温度和短路温度分别是多少？
    电缆导体长期允许最高工作温度为 90℃。短路时（最长持续时间不超过 5s），导体的最高温度不超过 250℃。
  • 3. 低温环境（低于0℃）敷设有什么要求？
    根据规范，敷设时环境温度若低于 0℃，电缆必须预先加温，以防外护套在施工中开裂。
  • 4. 弯曲半径应该如何确定？
    对于本系列多芯无铠装电缆，最小弯曲半径应不小于电缆外径的 15倍，以保护内部绝缘结构不因过度牵拉而受损。
  • 5. 五芯电缆（5芯）的应用优势是什么？
    相比四芯，五芯结构增加了专门的 PE（地线） 保护，实现了 N 线与 PE 线的分离，极大提高了供电系统的安全性。
  • 6. 型号前的 (Z*-) 代表什么含义？
    代表阻燃型电缆，可分为 ZA、ZB、ZC 等级。阻燃电缆能有效阻止火焰蔓延，是消防验收中的关键要求。
  • 7. YJV 与 YJY 护套如何选型？
    YJV 为 PVC 护套，阻燃性能稳定，性价比高；YJY 为 PE 护套，防潮、耐候性能更优，适合户外或环境严酷场所。
  • 8. 表格中的载流量是固定不变的吗？
    不是。表格中的数据是标准环境下的参考值。实际载流量需根据环境温度、土壤热阻系数、并列敷设条数等进行系数修正。

产品规格书

点击下载规格书

 电缆结构展示
