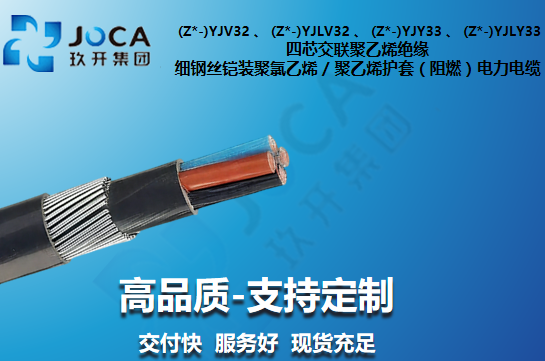

(Z*-)YJV32 、 (Z*-)YJLV32 、 (Z*-)YJY33 、 (Z*-)YJLY33 四芯（3+1）交联聚乙烯绝缘 细钢丝铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 四芯等/不等截面细钢丝铠装电力电缆 (Z-)YJV32/(Z-)YJLV32/(Z-)YJY33/(Z-)YJLY33 三相四线+PE阻燃电缆

Four-core XLPE insulated fine steel wire armoured PVC/PE sheathed (flame retardant) power cables with equal/unequal cross-section
0.6/1kV three-phase four-wire + PE power cables
✓ 等/不等截面设计 ✓ 细钢丝铠装高抗拉 ✓ 三相四线+PE专用 ✓ 阻燃/耐火可选 ✓ 铜/铝导体双材质

📅 产品标准

产品适用于工频额定电压0.6/1kV及以下三相四线制+PE线输配电系统，性能严格符合GB/T 12706-2020标准，等/不等截面+细钢丝铠装结构兼顾成本优化与超高抗拉强度，阻燃型号满足消防验收要求，适配高落差、大拉力的严苛敷设环境。

📌 适用范围

核心用于矿山竖井、高落差垂直敷设、隧道、桥梁、水下敷设等场景，四芯结构集成相线与PE线，细钢丝铠装可承受超大拉力和侧压力，等/不等截面设计优化成本，是三相四线制系统中对抗拉性能有高要求场景的首选电缆。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 铠装层： 细钢丝铠装（内衬层+铠装+外护套）
  • 结构形式： 3×相线+1×PE线（等/不等截面）
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设弯曲半径： 多芯有铠装>12倍电缆外径
  • 敷设温度要求： 低于0℃敷设需预先加温，防止脆裂

📐 结构示意

导体（相线+PE线） → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 内衬层 → 细钢丝铠装 → 外护套（PVC/PE）
等/不等截面适配接地保护需求，细钢丝铠装提供极致抗拉防护，阻燃型号添加高效阻燃剂，双重保障适配高危垂直敷设环境。

📊 四芯等/不等截面细钢丝铠装电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 19.1 768 651 4.61 7.41 - - 50 40
3×6+1×4 20.4 888 753 3.08 4.61 - - 60 50
3×10+1×6 22.5 1151 933 1.83 3.08 72 57 85 65
3×16+1×10 25.8 1645 1283 1.15 1.91 94 72 110 85
3×25+1×16 28.5 1980 1428 0.727 1.20 125 98 140 110
3×35+1×16 31.2 2412 1678 0.524 0.868 153 119 170 130
3×50+1×25 34.6 3014 2038 0.387 0.641 188 142 200 155
3×70+1×35 39.4 4223 2737 0.268 0.443 239 188 245 190
3×95+1×50 44.0 5428 3396 0.193 0.320 296 228 300 230
3×120+1×70 49.1 6950 4342 0.153 0.253 347 267 335 260
3×150+1×70 53.3 8224 5070 0.124 0.206 393 307 380 295
3×185+1×95 58.1 9827 5884 0.0991 0.164 450 353 430 335
3×240+1×120 64.3 12138 7042 0.0754 0.125 530 416 465 390
3×300+1×150 70.4 14859 8489 0.0601 0.100 609 478 565 440
3×400+1×185 83.7 19169 10767 0.0470 0.0778 706 564 640 505

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20℃直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 等/不等截面细钢丝铠装电缆的核心价值？
    同时具备截面优化与超高抗拉双重优势：不等截面设计在满足接地保护的同时降低材料成本，细钢丝铠装层抗拉强度是钢带铠装的5倍以上，专为矿山竖井、高落差垂直敷设等大拉力场景设计。
  • 2. YJV32与YJY33型号如何选型？
    YJV32（PVC护套）阻燃性好、成本适中，适合矿山、隧道等一般高危场景；YJY33（PE护套）耐酸碱、抗水腐蚀，适合水下敷设、潮湿腐蚀性土壤环境。
  • 3. 细钢丝铠装电缆垂直敷设要点？
    垂直敷设时需在竖井设置专用抗拉夹具，间距≤1m，防止电缆自重拉断铠装层；高落差场景需核算抗拉安全系数，确保≥3.0，避免铠装层失效。
  • 4. 不等截面的PE线截面选型规范？
    遵循GB规范：相线≤16mm²时，PE线与相线等截面；16mm²<相线≤35mm²时，PE线取16mm²；相线>35mm²时，PE线取相线截面的1/2。
  • 5. 细钢丝铠装层的接地要求？
    细钢丝铠装层必须可靠接地，接地电阻≤4Ω；垂直敷设时需在上下两端分别接地，防止感应电压产生安全隐患。
