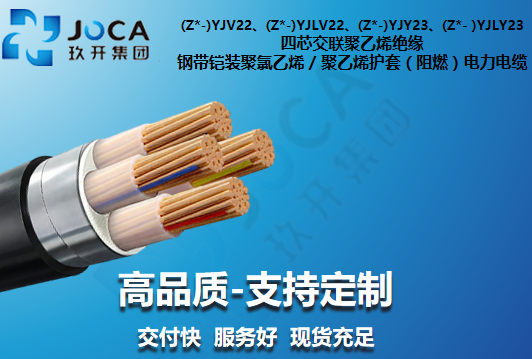

(Z*-)YJV22、(Z*-)YJLV22、(Z*-)YJY23、(Z*- )YJLY23 四芯（3+1）交联聚乙烯绝缘 钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 四芯等/不等截面钢带铠装电力电缆 (Z-)YJV22/(Z-)YJLV22/(Z-)YJY23/(Z-)YJLY23 三相四线+PE阻燃电缆

Four-core XLPE insulated steel tape armoured PVC/PE sheathed (flame retardant) power cables with equal/unequal cross-section
0.6/1kV three-phase four-wire + PE power cables
✓ 等/不等截面设计 ✓ 钢带铠装强防护 ✓ 三相四线+PE专用 ✓ 阻燃/耐火可选 ✓ 铜/铝导体双材质

📅 产品标准

产品适用于工频额定电压0.6/1kV及以下三相四线制+PE线输配电系统，性能严格符合GB/T 12706-2020标准，等/不等截面+钢带铠装结构兼顾成本优化与机械防护，阻燃型号满足消防验收要求，适配严苛直埋场景。

📌 适用范围

核心用于地下直埋三相四线配电、工业厂区重载接地保护、市政管网、矿山辅助供电等场景，等/不等截面设计优化成本，钢带铠装抵御外力挤压与鼠蚁啃咬，是三相四线制系统中机械防护要求高场景的首选。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 铠装层： 钢带铠装（内衬层+铠装+外护套）
  • 结构形式： 3×相线+1×PE线（等/不等截面）
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设弯曲半径： 多芯有铠装>12倍电缆外径
  • 敷设温度要求： 低于0℃敷设需预先加温，防止脆裂

📐 结构示意

导体（相线+PE线） → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 内衬层 → 钢带铠装 → 外护套（PVC/PE）
等/不等截面适配接地保护需求，钢带铠装提供极致机械防护，阻燃型号添加高效阻燃剂，双重保障适配高危直埋环境。

📊 四芯等/不等截面钢带铠装电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 16.5 475 387 4.61 7.41 - - 50 40
3×6+1×4 17.8 571 438 3.08 4.61 - - 60 50
3×10+1×6 20.2 798 580 1.83 3.08 72 57 85 65
3×16+1×10 22.8 1098 746 1.15 1.91 94 72 110 85
3×25+1×16 24.6 1312 760 0.727 1.20 125 98 140 110
3×35+1×16 27.1 1675 941 0.524 0.868 153 119 170 130
3×50+1×25 30.3 2173 1111 0.387 0.641 188 142 200 155
3×70+1×35 37.3 3470 1984 0.268 0.443 239 188 245 190
3×95+1×50 41.7 4559 2527 0.193 0.320 296 228 300 230
3×120+1×70 45.6 5542 2934 0.153 0.253 347 267 335 260
3×150+1×70 49.9 6811 3517 0.124 0.206 393 307 380 295
3×185+1×95 54.5 8575 4172 0.0991 0.164 450 353 430 335
3×240+1×120 60.4 10196 5100 0.0754 0.125 530 416 465 390
3×300+1×150 66.3 12680 6301 0.0601 0.100 609 478 565 440
3×400+1×185 74.3 15702 7300 0.0470 0.0778 706 564 640 505

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20℃直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 等/不等截面钢带铠装电缆的核心价值？
    同时具备截面优化与机械防护双重优势：不等截面设计在满足接地保护的同时降低材料成本，钢带铠装层抵御直埋时的外力挤压与鼠蚁啃咬，解决普通四芯电缆易受损、等截面电缆成本高的痛点。
  • 2. YJV22与YJY23型号如何选型？
    YJV22（PVC护套）阻燃性好、成本适中，适合一般工业直埋与厂区配电；YJY23（PE护套）耐酸碱、抗水腐蚀，适合盐碱地、市政管网、潮湿地下等腐蚀性强的环境。
  • 3. 铠装层接地的核心要求？
    钢带铠装层必须可靠接地，接地电阻≤4Ω；直埋敷设时需在电缆两端及中间每隔100m处做接地处理，防止漏电时铠装层带电引发安全隐患。
  • 4. 不等截面的PE线截面选型规范？
    遵循GB规范：相线≤16mm²时，PE线与相线等截面；16mm²<相线≤35mm²时，PE线取16mm²；相线>35mm²时，PE线取相线截面的1/2。
  • 5. 直埋施工的铠装电缆防护要点？
    直埋时需在电缆上下各铺10cm沙垫层，加盖混凝土保护板；电缆转弯处需增大弯曲半径（≥12倍外径），防止铠装层断裂；回填土禁止混入尖锐石块。
