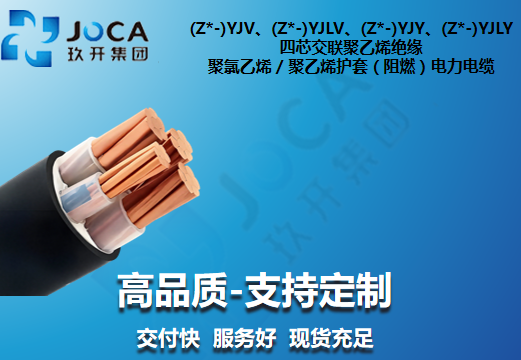

(Z*-)YJV、(Z*-)YJLV、(Z*-)YJY、(Z*-)YJLY 四芯（3+1）交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 四芯等/不等截面交联聚乙烯绝缘（阻燃）电力电缆 (Z-)YJV/(Z-)YJLV/(Z-)YJY/(Z-)YJLY 三相四线+PE电缆

Four-core XLPE insulated PVC/PE sheathed (flame retardant) power cables with equal/unequal cross-section
0.6/1kV rated voltage three-phase four-wire + PE power cables
✓ 等/不等截面设计 ✓ 三相四线+PE专用 ✓ 交联聚乙烯绝缘 ✓ 阻燃/耐火可选 ✓ 铜/铝导体双材质

📅 产品标准

产品适用于工频额定电压0.6/1kV及以下三相四线制+PE线输配电系统，性能严格符合GB/T 12706-2020标准，等/不等截面设计可根据工程需求灵活配置相线与PE线截面，阻燃型号满足消防验收要求。

📌 适用范围

广泛应用于建筑工程三相四线+PE配电、工业设备接地保护、市政管网、地下直埋等场景，等/不等截面设计可优化成本与性能，无需单独敷设PE线，大幅提升施工效率，是三相四线制系统的升级选择。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 结构形式： 3×相线+1×PE线（等/不等截面）
  • 填充结构： 专用填充绳+包带绕包
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设方式： 空气中敷设 / 直埋土壤中敷设
  • 敷设弯曲半径： 多芯无铠装>15倍电缆外径
  • 敷设温度要求： 低于0℃敷设需预先加温，防止脆裂

📐 结构示意

导体（相线+PE线） → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 护套（PVC/PE）
等/不等截面设计可根据工程需求灵活配置相线与PE线截面，阻燃型号添加高效阻燃剂，离火自熄，适配高温火灾场景。

📊 四芯等/不等截面交联聚乙烯绝缘（阻燃）电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 14.6 338 250 4.61 7.41 42 33 51 40
3×6+1×4 15.9 421 288 3.08 4.61 53 44 64 52
3×10+1×6 18.0 626 408 1.83 3.08 74 57 86 66
3×16+1×10 20.6 901 549 1.15 1.91 95 74 110 85
3×25+1×16 23.3 1109 557 0.727 1.20 125 99 140 110
3×35+1×16 25.8 1448 714 0.524 0.868 153 119 170 130
3×50+1×25 28.8 1904 842 0.387 0.641 193 148 205 160
3×70+1×35 32.8 2682 1196 0.268 0.443 245 188 250 195
3×95+1×50 37.2 3681 1649 0.193 0.320 302 233 300 235
3×120+1×70 41.1 4575 1967 0.153 0.253 353 273 345 265
3×150+1×70 45.1 5590 2436 0.124 0.206 399 307 385 300
3×185+1×95 49.9 6949 3006 0.0991 0.164 461 359 435 340
3×240+1×120 55.9 8895 3799 0.0754 0.125 547 427 500 395
3×300+1×150 61.8 11247 4877 0.0601 0.100 632 495 565 445
3×400+1×185 69.6 14059 5657 0.0470 0.0778 729 581 640 510

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20℃直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 等/不等截面四芯电缆的核心优势？
    等/不等截面设计可根据工程需求灵活配置相线与PE线截面，在满足接地保护要求的同时，大幅降低电缆成本与重量，无需单独敷设PE线，施工效率提升50%以上。
  • 2. 如何选择相线与PE线的截面比例？
    当相线截面≤16mm²时，PE线截面与相线等截面；当相线截面为16-35mm²时，PE线截面取16mm²；当相线截面>35mm²时，PE线截面取相线截面的1/2，具体以工程设计规范为准。
  • 3. 载流量参考值的修正条件有哪些？
    本表载流量基于25℃标准环境、常规敷设间距计算；高温环境、密集敷设、穿管敷设、多根并列敷设时，需乘以0.7-0.9的修正系数，具体以工程设计规范为准。
  • 4. Z-前缀阻燃型号的核心优势？
    Z-前缀代表阻燃型，护套添加高效阻燃剂，火灾时可阻止火焰蔓延、离火自熄，降低火灾扩散风险，特别适合商场、写字楼、地下车库、工业厂房等人员密集或防火要求高的场所。
  • 5. 直埋敷设的关键注意事项？
    直埋需铺设沙垫层和混凝土保护板，避免尖锐石块划伤护套；酸性/碱性土壤环境优先选用PE护套电缆提升抗腐蚀性；同时需预留电缆热伸缩余量，做好标识桩埋设。
