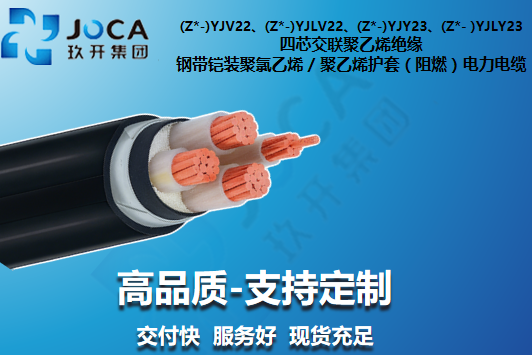

(Z*-)YJV22、(Z*-)YJLV22、(Z*-)YJY23、(Z*- )YJLY23 四芯交联聚乙烯绝缘钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 四芯钢带铠装电力电缆 (Z-)YJV22/(Z-)YJLV22/(Z-)YJY23/(Z-)YJLY23 交联聚乙烯绝缘阻燃电缆

Four-core XLPE insulated steel tape armoured PVC/PE sheathed (flame retardant) power cables
0.6/1kV rated voltage four-core power cables
✓ 四芯钢带铠装 ✓ 强机械防护 ✓ 交联聚乙烯绝缘 ✓ 阻燃/耐火可选 ✓ 三相四线制专用

📅 产品标准

产品适用于工频额定电压0.6/1kV及以下三相四线制输配电系统，性能严格符合GB/T 12706-2020标准，钢带铠装结构通过机械强度测试，阻燃型号满足消防验收要求，适配工业、市政等严苛敷设环境。

📌 适用范围

核心用于地下直埋、工业厂区重载配电、市政管网、矿山辅助供电等场景，四芯结构集成相线与中性线，钢带铠装可抵御外力挤压、鼠蚁啃咬，是三相四线制系统中对机械防护有高要求场景的首选电缆。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 铠装层： 钢带铠装（内衬层+铠装+外护套）
  • 填充结构： 专用填充绳+包带绕包
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设弯曲半径： 多芯有铠装>12倍电缆外径
  • 敷设温度要求： 低于0℃敷设需预先加温，防止脆裂

📐 结构示意

导体 → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 内衬层 → 钢带铠装 → 外护套（PVC/PE）
四芯结构集成三根相线与一根中性线，钢带铠装层提供优异的机械防护，阻燃型号添加高效阻燃剂，双重保障适配高危敷设环境。

📊 四芯钢带铠装电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
4×2.5 14.4 358 297 7.41 - - - 35 -
4×4 15.5 435 338 4.61 7.41 - - 50 40
4×6 16.8 533 387 3.08 4.61 - - 60 50
4×10 19.6 732 489 1.83 3.08 72 57 85 65
4×16 22.3 1005 617 1.15 1.91 94 72 110 85
4×25 25.6 1424 817 0.727 1.20 125 98 140 110
4×35 28.1 1838 989 0.524 0.868 153 119 170 130
4×50 32.1 2417 1204 0.387 0.641 188 142 200 155
4×70 39.3 3836 2137 0.268 0.443 239 188 245 190
4×95 44.0 5028 2723 0.193 0.320 296 228 300 230
4×120 47.9 6074 3162 0.153 0.253 347 267 335 260
4×150 53.1 7466 3826 0.124 0.206 393 307 380 295
4×185 58.9 9037 4548 0.0991 0.164 450 353 430 335
4×240 62.7 11441 5617 0.0754 0.125 530 416 465 390
4×300 70.6 14043 6764 0.0601 0.100 609 478 565 440
4×400 79.6 17573 7857 0.0470 0.0778 706 564 600 505

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20℃直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 四芯钢带铠装电缆与普通四芯电缆的核心区别？
    核心区别在于增设钢带铠装层，机械强度提升3倍以上，可抵御地下石块挤压、施工外力冲击及鼠蚁啃咬，专为直埋、重载等严苛环境设计，普通电缆无铠装防护，仅适用于室内穿管或架空。
  • 2. YJV22与YJY23型号的选择依据？
    YJV22为PVC外护套，阻燃性好、成本适中，适合一般直埋与工业厂区；YJY23为PE外护套，耐酸碱、抗老化性能更优，适合盐碱地、潮湿土壤、市政管网等腐蚀性强的敷设环境。
  • 3. 铠装电缆的施工敷设要点？
    敷设时需保证弯曲半径≥12倍电缆外径，严禁过度弯折损伤铠装层；直埋时需在铠装电缆上下铺设10cm沙垫层，再加盖混凝土保护板，防止铠装层锈蚀和机械损伤。
  • 4. 阻燃型号的验收标准是什么？
    Z-前缀阻燃电缆符合GB/T 12706-2020中阻燃性能要求，通过成束燃烧测试，火灾发生时离火自熄，火焰不蔓延，可满足商场、地下车库、工业厂房等消防验收的核心指标。
  • 5. 铝芯铠装电缆的接头处理注意事项？
    铝芯易氧化，接头处需使用专用铝线鼻子，采用压接+抗氧化剂双重处理；铠装层需做好接地处理，接地电阻≤4Ω，防止漏电时产生安全隐患。
