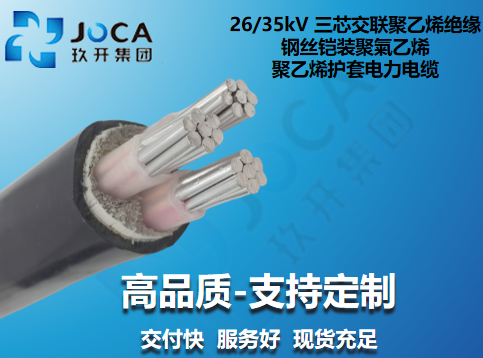

(Z*-)YJV32、(Z*-)YJLV32、(Z*-)YJY33、(Z*-)YJLY33 三芯交联聚乙烯绝缘 细钢丝铠装聚氯乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 三芯细钢丝铠装电力电缆 (Z-)YJV32/(Z-)YJLV32/(Z-)YJY33/(Z-)YJLY33 交联聚乙烯绝缘阻燃电缆

XLPE insulated fine steel wire armoured PVC sheathed (flame retardant) power cables
Three-core 0.6/1kV rated voltage power cables
✓ 三芯细钢丝铠装 ✓ 高抗拉抗侧压 ✓ 交联聚乙烯绝缘 ✓ 阻燃/耐火可选 ✓ 铜/铝导体双材质

📅 产品标准

产品适用于工频额定电压0.6/1kV及以下三相输配电系统，性能严格符合GB/T 12706-2020标准，细钢丝铠装结构通过高抗拉强度测试，阻燃型号满足消防验收要求，适配高机械应力敷设环境。

📌 适用范围

核心用于高落差垂直敷设、矿山竖井、隧道、桥梁、水下敷设等场景，三芯结构适配三相供电，细钢丝铠装可承受大拉力和侧压力，是对机械强度和抗拉性能有高要求场景的首选电缆。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 铠装层： 细钢丝铠装（内衬层+铠装+外护套）
  • 填充结构： 专用填充绳+包带绕包
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设弯曲半径： 多芯有铠装>12倍电缆外径
  • 敷设温度： 低于0℃敷设需预先加温，防止脆裂

📐 结构示意

导体 → 交联聚乙烯绝缘 → 填充绳 → 包带绕包 → 内衬层 → 细钢丝铠装 → 外护套（PVC/PE）
细钢丝铠装层提供优异的抗拉性能，阻燃型号添加高效阻燃剂，双重保障适配高危敷设环境。

📊 三芯细钢丝铠装电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
3×2.5 15.4 448 - 7.41 - - - 35 30
3×4 15.6 495 422 4.61 7.41 - - 50 40
3×6 17.6 702 593 3.08 4.61 - - 60 50
3×10 20.0 914 732 1.83 3.08 72 57 85 65
3×16 22.5 1175 884 1.15 1.91 94 72 110 85
3×25 26.2 1744 1289 0.727 1.20 125 98 140 110
3×35 28.4 2118 1481 0.524 0.868 153 119 170 130
3×50 31.8 2673 1763 0.387 0.641 188 142 200 155
3×70 36.9 3685 2411 0.268 0.443 239 188 245 190
3×95 41.2 4765 3036 0.193 0.320 296 228 300 230
3×120 44.7 5656 3472 0.153 0.253 347 267 335 260
3×150 50.6 7225 4495 0.124 0.206 393 307 380 295
3×185 55.3 8685 5318 0.0991 0.164 450 353 430 335
3×240 61.3 10773 6405 0.0754 0.125 530 416 465 390
3×300 67.4 13032 7572 0.0601 0.100 609 478 565 440
3×400 75.7 17338 9608 0.0470 0.0778 706 564 600 505

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20℃直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 细钢丝铠装与钢带铠装电缆的核心区别？
    细钢丝铠装（YJV32）以多根细钢丝绕包，抗拉强度远高于钢带铠装（YJV22），适合高落差垂直敷设、矿山竖井等大拉力场景；钢带铠装侧重抗侧压，适合直埋等受挤压场景。
  • 2. YJV32与YJY33型号的选择依据？
    YJV32为PVC外护套，阻燃性好、成本适中，适合一般矿山、隧道场景；YJY33为PE外护套，耐酸碱、抗老化性能更优，适合潮湿、腐蚀性强的水下或地下环境。
  • 3. 细钢丝铠装电缆的垂直敷设要点？
    垂直敷设时需在竖井中设置电缆夹具，间距≤1.5m，防止电缆自重导致铠装层受力断裂；高落差场景需选用高强度钢丝铠装型号，确保抗拉安全系数≥2.5。
  • 4. 阻燃型号的验收标准是什么？
    Z-前缀阻燃电缆符合GB/T 12706-2020中阻燃性能要求，通过成束燃烧测试，火灾发生时离火自熄，火焰不蔓延，可满足矿山、隧道等高危场所的消防验收核心指标。
  • 5. 铝芯细钢丝铠装电缆的接头处理注意事项？
    铝芯易氧化，接头处需使用专用铝线鼻子，采用压接+抗氧化剂双重处理；铠装层需做好接地处理，接地电阻≤4Ω，防止漏电时产生安全隐患。

产品规格书

点击下载规格书
