(Z*-)YJV22 、(Z*-)YJLV22 、(Z*-)YJY23 、(Z*- )YJLY23 二芯交联聚乙烯绝缘 钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

0.6/1kV 交联聚乙烯绝缘（阻燃）电力电缆 (Z-)YJV22/(Z-)YJLV22/(Z-)YJY23/(Z-)YJLY23 二芯钢带铠装电力电缆

XLPE insulated (flame-retardant) power cables with rated voltage of 0.6/1kV
Two-core XLPE insulated steel tape armour PVC/PE sheathed (flame retardant) power cables
✓ 交联聚乙烯绝缘 ✓ 钢带铠装防护 ✓ 阻燃/耐火可选 ✓ 铜/铝导体双材质 ✓ 空气/土壤双敷设适配

📅 产品标准

本产品适用于工频额定电压0.6/1kV及以下输配电系统，性能符合GB/T 12706-2020标准，可根据客户需求定制阻燃、耐火等特殊性能型号，满足工业、民用、市政等多场景供电需求。

📌 适用范围

广泛应用于建筑工程、工业配电、市政管网、地下直埋、户外架空（穿管）等场景，钢带铠装结构提供优异的机械防护，适合对机械强度要求高的敷设环境。

⚡ 核心参数

  • 导体材质： 无氧铜（Cu）/ 铝（Al）
  • 绝缘层： 交联聚乙烯（XLPE）
  • 护套层： 聚氯乙烯（PVC）/ 聚乙烯（PE）
  • 铠装层： 钢带铠装
  • 长期工作温度： 90℃
  • 短路温度： ≤250℃，持续时间≤5S
  • 敷设方式： 空气中敷设 / 直埋土壤中敷设
  • 敷设弯曲半径： 单芯无铠装>20倍电缆外径；单芯有铠装>15倍电缆外径；多芯无铠装>15倍电缆外径；多芯有铠装>12倍电缆外径
  • 敷设温度要求：电缆敷设温度低于0℃时，应预先加温，避免低温下电缆护套和绝缘层脆裂，影响使用寿命。

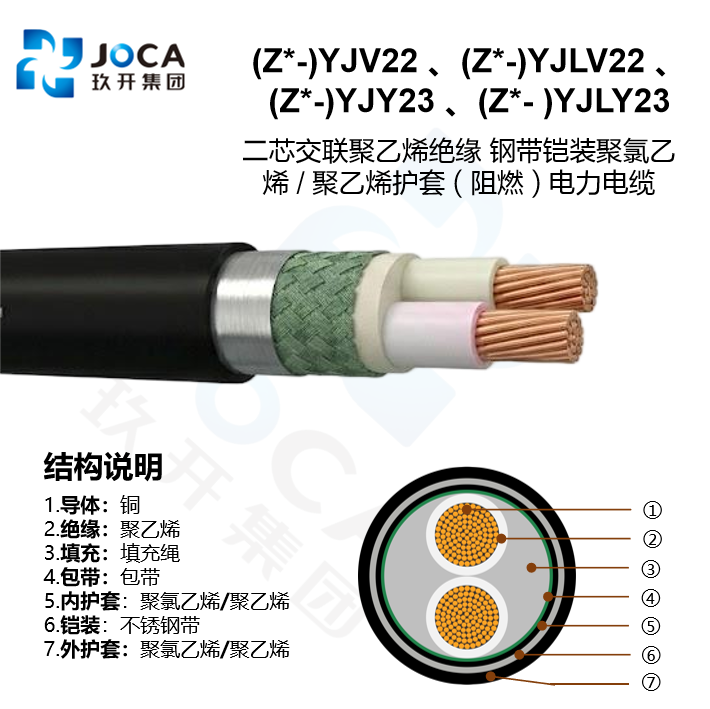

📐 结构示意

导体 → 交联聚乙烯绝缘 → 包带 → 内衬层 → 钢带铠装 → 护套（PVC/PE）
阻燃型号添加阻燃剂，耐火型号含耐火层，结构更适配高温火灾场景。

📊 二芯钢带铠装电力电缆核心参数表

标称截面 mm² 电缆近似外径 mm 电缆近似重量 kg/km 20℃导体最大直流电阻 Ω/km 电缆参考载流量（空气中）A 电缆参考载流量（直埋土壤中）A
Cu Al Cu Al Cu Al Cu Al
2×2.5 12.7 244 214 - - 35 - - -
2×4 13.6 289 244 4.61 - 50 - - -
2×6 14.6 345 272 3.08 4.61 72 57 60 50
2×10 16.9 470 349 1.83 3.08 72 57 85 65
2×16 19.1 622 428 1.15 1.91 94 72 110 85
2×25 21.9 873 570 0.727 1.20 125 98 140 65
2×35 23.9 1122 697 0.524 0.868 153 119 170 130
2×50 26.9 1413 806 0.387 0.641 188 142 200 155
2×70 31.0 1955 1106 0.268 0.443 239 188 245 190
2×95 36.2 2933 1780 0.193 0.320 296 228 300 230
2×120 39.4 3570 2114 0.153 0.253 347 267 335 260
2×150 44.8 4351 2531 0.124 0.206 393 307 380 295
2×185 49.0 5261 3017 0.0991 0.164 450 353 430 335
2×240 54.2 6563 3651 0.0754 0.125 530 416 465 390
2×300 59.4 7937 4297 0.0601 0.100 609 478 565 440
2×400 66.8 9943 5043 0.0470 0.0778 706 564 565 505

注1：上表中的电缆外径、重量、绝缘电阻、载流量仅供参考，如有需求，请联系我公司提供;

注2：其中表格中 20°C直流电阻仅针对主线芯;

❓ 常见问题解答 (FAQ)

  • 1. 钢带铠装结构有什么作用？
    钢带铠装层提供优异的机械防护，可承受较大的压力和拉力，有效防止电缆在直埋、穿管等敷设过程中受到外力损伤，同时具备一定的防鼠咬和防白蚁能力。
  • 2. 铜芯（Cu）和铝芯（Al）电力电缆如何选择？
    铜芯电缆导电性能好、载流量大、抗腐蚀，适合短距离、高负荷、室内配电场景；铝芯电缆成本低、重量轻，适合长距离、低负荷、户外直埋的输电场景，需注意铝芯的接头抗氧化处理。
  • 3. 载流量参考值的适用条件是什么？
    本表载流量为参考值，基于标准环境温度（25℃）、常规敷设间距计算；实际使用中，高温环境、密集敷设、穿管敷设等情况需乘以0.7-0.9的修正系数。
  • 4. Z-前缀的阻燃型号有什么特点？
    Z-前缀代表阻燃型电缆，护套层添加高效阻燃剂，火灾发生时能阻止火焰蔓延，离火自熄，适合商场、写字楼、地下车库等人员密集或防火要求高的场所。
  • 5. 20℃导体直流电阻的意义是什么？
    直流电阻是衡量导体导电性能的核心指标，电阻越小，输电过程中的电能损耗越低；本表数值为20℃标准环境下的最大值，是电缆合格性检测的关键依据。
  • 6. 直埋土壤敷设需要注意什么？
    直埋时需铺设沙垫层和保护板，避免尖锐石块划伤护套；土壤酸碱度较高时，建议选用PE护套电缆，提升抗腐蚀能力；同时需预留电缆热伸缩余量。
  • 7. 电缆近似重量对施工有什么影响？
    近似重量决定了施工吊装、运输的设备选型，以及敷设时的人力配置；铝芯电缆重量远低于铜芯，长距离敷设时更易操作，可降低施工成本。

产品规格书

点击下载规格书
