RVVYP 300/300V 耐油聚氯乙烯屏蔽护套电缆
产品标准
本产品按GB/T5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》、JB/T8734-2016
《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》标准生产，同时还可根据用户需要按
国际电工委员会推荐标准IEC、英国标准、德国标准生产。
适用范围
本产品分别适用于额定电压450/750V及以下的动力装置，固定布线及挠性连接电器之用。
使用特性
1.额定电压Uo/U为450/750V、300/500V和300/300V。
2.电缆导体的允许长期最高工作温度：
60227 IEC 07（BV-90）……………………………… 90℃
60227 IEC 08（RV-90）……………………………… 90℃
3.其它型号For other types ……………………………. 70℃
4.电缆敷设时环境温度应不低于0℃
5.电缆弯曲半径：
D≤25mm ………………………………………………... ≥4D
D＞25mm ……………………………………………….. ≥6D
本产品按GB/T5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》、JB/T8734-2016
《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》标准生产，同时还可根据用户需要按
国际电工委员会推荐标准IEC、英国标准、德国标准生产。
适用范围
本产品分别适用于额定电压450/750V及以下的动力装置，固定布线及挠性连接电器之用。
使用特性
1.额定电压Uo/U为450/750V、300/500V和300/300V。
2.电缆导体的允许长期最高工作温度：
60227 IEC 07（BV-90）……………………………… 90℃
60227 IEC 08（RV-90）……………………………… 90℃
3.其它型号For other types ……………………………. 70℃
4.电缆敷设时环境温度应不低于0℃
5.电缆弯曲半径：
D≤25mm ………………………………………………... ≥4D
D＞25mm ……………………………………………….. ≥6D

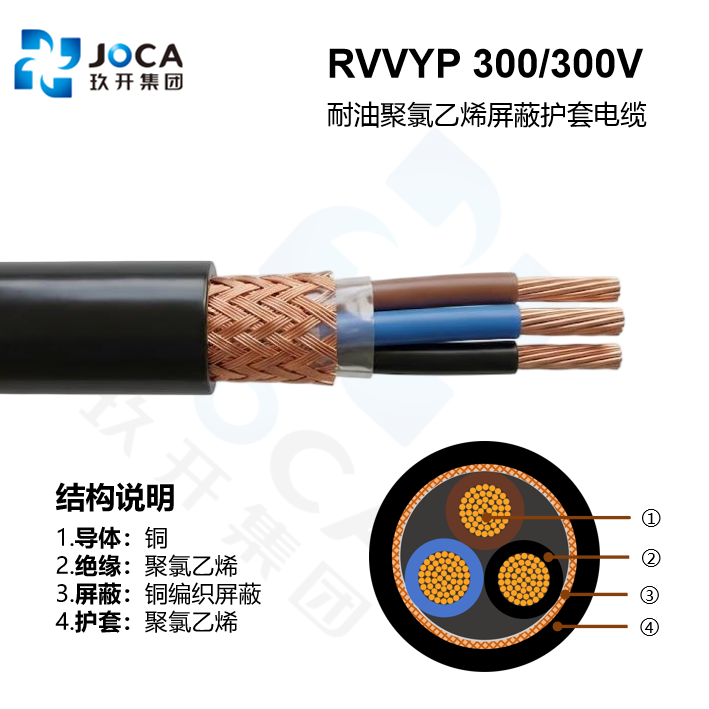

耐油聚氯乙烯屏蔽护套电缆 RVVYP 300/300V
Oil-resistant PVC shielded sheathed flexible cable (RVVYP)
✓ 国标 GB/T5023 ✓ IEC 60227 标准 ✓ 耐油+屏蔽双重特性 ✓ 抗干扰耐油污
📅 产品标准
本产品按GB/T5023《额定电压450/750V及以下聚氯乙烯绝缘电缆》、JB/T8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
📌 适用范围
本产品适用于额定电压300/300V及以下，油污环境且对信号抗干扰有要求的动力连接、控制及信号传输线路，广泛应用于数控机床、工业机器人、工程机械、石油化工设备等复杂工况场景。
⚡ 适用特性
- 额定电压： 300/300V
- 导体最高温度： 70℃
- 敷设环境温度： 不低于 0℃
- 弯曲半径： D≤25mm 时 ≥4D；D>25mm 时 ≥6D
- 双重防护： 耐油PVC护套抗油污腐蚀，铜网屏蔽层抑制电磁干扰，适配复杂工况
📊 结构尺寸及电气参数
| 型号 | 规格 (mm²) | 近似外径 (mm) | 电缆近似重量 (kg/km) |
|---|---|---|---|
| RVVYP | 2×0.3 | 5.76 | 45.55 |
| RVVYP | 3×0.3 | 6.10 | 53.03 |
| RVVYP | 4×0.3 | 6.20 | 55.03 |
| RVVYP | 5×0.3 | 6.69 | 61.76 |
| RVVYP | 6×0.3 | 7.40 | 74.53 |
| RVVYP | 7×0.3 | 7.99 | 88.52 |
| RVVYP | 8×0.3 | 8.53 | 101.18 |
| RVVYP | 9×0.3 | 9.06 | 113.89 |
| RVVYP | 10×0.3 | 9.13 | 112.11 |
| RVVYP | 11×0.3 | 9.48 | 120.70 |
| RVVYP | 12×0.3 | 9.47 | 126.34 |
| RVVYP | 13×0.3 | 9.90 | 135.17 |
| RVVYP | 14×0.3 | 9.90 | 140.87 |
| RVVYP | 15×0.3 | 10.57 | 156.17 |
| RVVYP | 16×0.3 | 10.57 | 161.86 |
| RVVYP | 17×0.3 | 11.26 | 175.49 |
| RVVYP | 18×0.3 | 11.26 | 183.35 |
| RVVYP | 2×0.4 | 5.60 | 42.22 |
| RVVYP | 3×0.4 | 5.88 | 48.80 |
| RVVYP | 4×0.4 | 6.35 | 59.45 |
| RVVYP | 5×0.4 | 6.86 | 67.37 |
| RVVYP | 6×0.4 | 7.60 | 81.77 |
| RVVYP | 7×0.4 | 8.13 | 94.11 |
| RVVYP | 8×0.4 | 8.68 | 109.44 |
| RVVYP | 9×0.4 | 9.24 | 124.08 |
| RVVYP | 10×0.4 | 9.60 | 123.75 |
| RVVYP | 11×0.4 | 9.78 | 134.25 |
| RVVYP | 12×0.4 | 9.77 | 140.53 |
| RVVYP | 13×0.4 | 10.32 | 150.57 |
| RVVYP | 14×0.4 | 10.32 | 157.40 |
| RVVYP | 15×0.4 | 10.92 | 174.09 |
| RVVYP | 16×0.4 | 10.92 | 180.92 |
| RVVYP | 17×0.4 | 11.64 | 198.12 |
| RVVYP | 18×0.4 | 11.64 | 204.95 |
📦 工厂包装与发货 (Packaging)
专业包装，确保运输安全
❓ 常见问题解答 (FAQ)
-
1. RVVYP电缆和RVVY电缆有什么区别？RVVYP是耐油屏蔽护套电缆，在耐油PVC护套基础上增加了铜网屏蔽层，具备抗油污+抗干扰双重特性；RVVY仅为耐油护套电缆，无屏蔽层，仅适用于无强电磁干扰的油污环境。
-
2. RVVYP电缆的屏蔽层有什么作用？RVVYP的铜网屏蔽层能有效阻隔外界电磁干扰，同时防止电缆内部信号向外辐射，保障在数控机床、工业机器人等强电磁干扰+油污的复杂环境中，信号和控制指令的稳定传输。
-
3. RVVYP电缆主要应用在哪些场景？核心应用于数控机床、工业机器人、工程机械、石油化工自控设备、汽车制造生产线等，既存在油污腐蚀，又有强电磁干扰的工业场景。
-
4. RVVYP电缆的载流量参考？RVVYP为小规格耐油屏蔽软线，载流量适配控制回路：0.3mm²约3-4A；0.4mm²约4-5A，仅用于低功率控制与信号传输，不适合大功率动力供电。
-
5. RVVYP电缆的耐油性能能抵御哪些油类？可有效抵御矿物油、润滑油、液压油等工业常用油类的腐蚀，长期接触后护套无明显溶胀、开裂、软化现象，显著延长电缆使用寿命。
-
6. RVVYP电缆的导体材质有哪些选择？常规采用无氧铜芯导体，导电性好、电阻低；也可定制镀锡铜芯导体，抗氧化、耐腐蚀性更强，适配潮湿且有油污的恶劣环境。
-
7. RVVYP电缆的包装规格是多少？常规包装为100米/卷，支持定制500米/卷、1000米/卷，采用防潮内膜+硬质纸轴包装，避免运输过程中线体打结、屏蔽层受损、护套划伤。
-
8. 如何辨别国标RVVYP电缆？① 线皮印字清晰，含“RVVYP”、规格、厂家及GB/T5023标准；② 护套耐油测试无异常，屏蔽层编织紧密无断丝；③ 导体为多股绞合，无断股缺股；④ 燃烧后离火自熄，无刺鼻异味。
